andere Weishaupt-Brenner / other weishaupt burners: WG-5 / WG-10 / WG-20 / WG-30 / WG-40 / WL-5 / WL-5-purflam / WL-10 / WL-20 / WL-30 / WL-40



Weishaupt WL-40...ÖÖlbrenner / oil burner

Anleitung für Ihre Bestellung / Instructions for your order : Hier / Here!

Ich erstelle Ihnen schnellstmöglich ein schriftliches Angebot mit tagesaktuellen Preisen - in der Regel binnen 12 Stunden

Lieferung an Sie direkt ab Zentrallager Weishaupt : Keine unnötigen Umwege, kein Zeitverlust, keine "Lager-Leichen"



Die Bilder unten sind zu klein, um die Nummern zu erkennen?
The pics down are to small to read the numbers?



>> vergrößerbare pdf-Datei / scalable pdf !






Die Bilder oben sind zu klein, um die Nummern zu erkennen?
The pics up are to small to read the numbers?



>> vergrößerbare pdf-Datei / scalable pdf !





Artikelbezeichnung für WL 40

Designation for WL 40

Best-Nr.
Order-No.

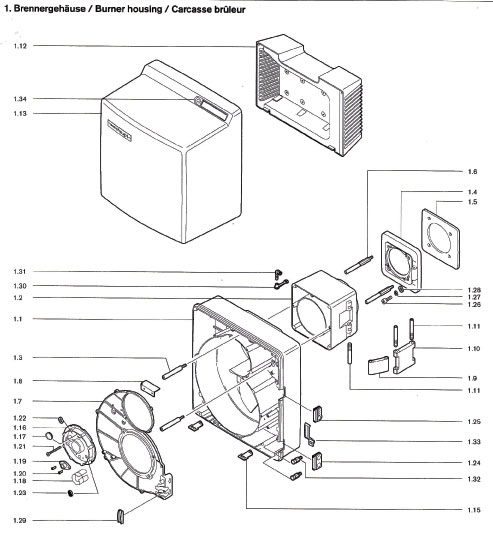

Brennergehäuse

Burner housing


1.1 Brennergehäuse Burner housing 241 400 01 407
1.2 Zwischenflansch Intermediate flange 241 400 01 427
1.3 Schraube M8 für Brennergehäuse Screw M8 for burner housing 241 400 01 257
1.4 Brennerflansch Burner flange 241 400 01 437
1.5 Flanschdichtung 8 x 239 x 239 Flange gasket 241 400 01 147
1.6 Stehbolzen für Brennerflansch M 10 x 120 Stay bolt for burner flange M 10 x 120 241 400 01 247
1.7 Gehäusedeckel Casing cover 241 400 01 417
1.8 Luftleitblech Air guide 241 310 01 307
1.9 Gelenkstück 1 Joint piece 1 241 400 01 067
1.10 Gelenkstück 2 Joint piece 2 241 400 01 077
1.11 Bolzen M 12 x 118 Bolt M 12 x 118 241 400 01 267
1.12 Ansauggehäuse komplett Air intake housing complete 241 400 01 082
1.13 Abdeckhaube Burner cover 241 400 01 112
1.15 Befestigungswinkel Fixing angle 241 400 01 207
1.16 Deckel Düsenstock Cover nozzle assémbly 241 400 01 137
1.17 Schauglas Sight glass 241 400 01 377
1.18 Gleitfolie 7,8 x 134,8 Foil sleeve 241 300 01 027
1.19 Flansch für QRB Flange for QRB 241 050 01 032
1.20 Blindniet F4 x 70 Concealed rivet F4 x 70 426 316
1.21 Verstellschraube M6 x 90 Adjusting screw M6 x 90 241 400 10 097
1.22 Kabeltülle Perbunan 2,5 x 12 x 16 Cable bushing 2,5 x 12 x 16 756 142
1.23 Verschlußtülle Closing plug 756 159
1.24 Tülle für Ölschlauchdurchführung Bushing for oil hoses 241 400 01 177
1.25 Tülle für Anschlußkabel Bushing for connection cable 241 200 01 247
1.26 Schraube M10 x 35 Screw M10 x 35 402 600
1.27 Scheibe A 10,5 Washer A10,5 430 603
1.28 Scheibe 5,5 x 12 oval Washer 5,5 x 12 241 400 14 077
1.29 Halter für Ölschlauch und Kabel Holder for oil hoses and cable 241 400 01 367
1.30 Einschraubstutzen R 1/8 WES 6 Adapter R 1/8 WES 6 453 010
1.31 Schutzkappe DN 6 Self 50/2 CF Proctive cap DN 6 Self 50/2 CF 232 300 01 047
1.32 Einhängebolzen Hanging bolt 241 400 01 327
1.33 Schelle Support 241 400 01 357
1.34 Schraube M8 x 16 Screw M8 x 16 404 412



Lose Teile

Detached pieces


1.51 Verschlußbutzen BUZ 08-LL Closing piece BUZ 08-LL 241 400 00 022
1.52 Ölschlauch DN 8, 1200 mm Oil hose DN 8, 1200 mm 491 128


Öldüsen von Fluidisc oder Steinen: siehe separate Liste für alle Ölbrenner !

Bitte schauen Sie in der Montageanleitung Ihres Brenners, welche Düse Sie benötigen !

Oil nozzle by Fluidisc or Steinen: please see separate list !

Please look at the installation instructions of you burner, which nozzle do you need original !

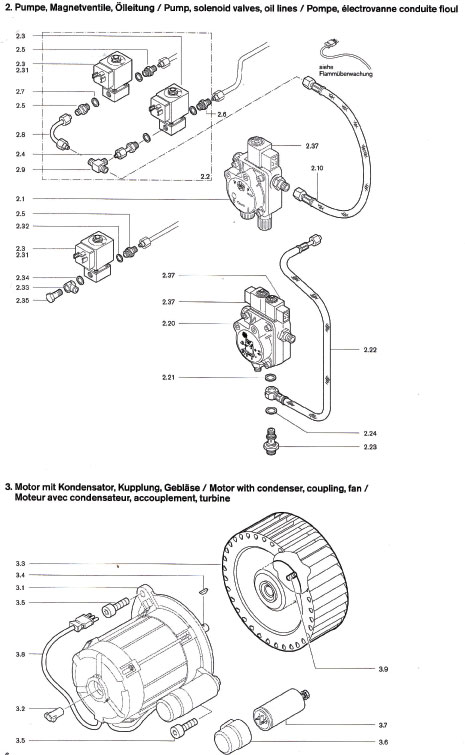

Pumpe, Magnetventil, Ölleitung

Pump, solenoid valves, oil lines


2.1 Pumpe ALV 65 C9609 Pump 241 403 06 012
2.2 Magnetventil WL40Z-A, komplett, 220 - 230 V, 50 Hz Solenoid valve WL40Z-A, complete 241 403 13 012
2.3 Magnetventil 121Z2323, 220 - 230 V 50 Hz , 240 V 60 Hz Solenoid valve 604 480
  Magnetventil 121Z2323, 220 V 60 Hz Solenoid valve 604 482
  Magnetventil 121Z2323, 110 V 50 Hz , 115 V 60 Hz Solenoid valve 604 481
2.31 Magnetspule 483764 , 230 V 50 Hz, 240 V 60 Hz Solenoid coil 604 453
  Magnetspule 483764 , 220 V 60 Hz Solenoid coil 604 471
  Magnetspule 483764 , 110 V 50 Hz, 115 V 60 Hz Solenoid coil 604 452
2.4 Einschraubstutzen 6 x G 1/8 x 3 Adapter 6 x G 1/8 x 3 111 351 85 377
2.5 Verschraubung XGE06-LLR Screwed bolt 452 291
2.6 Verschraubung XGE G 1/8 A-6LL mit Blende 1,2 Screwed bolt with orivice 255 303 13 017
2.7 Dichtring CU A10 x 13,5 Gasket CU A10 x 13,5 440 027
2.8 Ölleitung Pumpe - Magnetventil, 6 x 1,0 Oil line pump-solenoid valve, 6 x 1,0 241 403 06 108
2.9 Verschraubung XT 06-LL Screwing XT 06-LL 452 104
2.10 Druckschlauch DN 4, 380 lg Pressure hose DN 4, 380 lg 491 130
2.20 Pumpe AT2V 55 CK 9605 , Ausführung 1LN Pump, version 1LN 241 403 06 222
2.21 Dichtring A13,5 x 17 x 1,5 Sealing ring A13,5 x 17 x 1,5 440 010
2.22 Druckschlauch DN 4, 410 lg Rücklauf, Ausführung 1LN Pressure hose return, version 1LN 491 248
2.23 Schwenkschraube G 1/4 x M12 x 1 Swivel screw G 1/4 x M12 x 1 241 400 06 097
2.24 Dichtring A14 x 20 x 1,5 Sealing ring A14 x 20 x 1,5 440 041
2.32 Dichtring CU A10 x 13,5 Sealing ring CU A10 x 13,5 440 027
2.33 Gehäuse X SWVE06-LLR TN Housing 452 618
2.34 Dichtkantring X DKA G 1/8 Sealing washer 450 670
2.35 Hohlschraube XHS G 1/8 A TN Hollow screw 452 877
2.36 Filtersatz für Suntec-Pumpe Filter set for suntec pump 601 107
2.37 Magnetspule Suntec 185 - 254 V , 50 - 60 Hz Solenoid coil 604 495
  Magnetspule Suntec 100 - 127 V , 50 - 60 Hz Solenoid coil 604 428
2.38 Verschlussbutzen 06-LL für Einstrangbetrieb Closing piece for single operation 241 050 00 022



Motor mit Kondensator / Kupplung, Gebläse

Motor with condenser, coupling, fan


3.1 Motor ECK 06/A-2 , 230 V, 50 Hz, 590 W, mit Kondensator Motor with capacitor 240 400 07 032
  Motor ECK 06/A-2 , 110 V , 60 Hz, 640 W, mit Kondensator Motor with capacitor 240 400 07 012
Motor ECK 06/A-2 , 220 V , 60 Hz, 590 W, mit Kondensator Motor with capacitor 240 400 07 022
3.2 Steckkupplung Plug coupling 652 135
3.3 Gebläserad , 50 - 60 Hz, 190 x 81,8-L S1 Fan wheel 241 400 08 032
3.4 Scheibenfeder 4 x 5 Woodruff key 490 154
3.5 Schraube M8 x 20 Screw M8 x 20 402 511
3.6 Schutzkappe DN 40 x 40 Protective cap 241 300 07 087
3.7 Kondensator 16 uF Capacitor 16 uF

713 479

3.8 Steckerkabel Nr. 3 Plug cable No. 3 241 050 12 062
3.9 Gewindestift M8 x 8 für Gebläserad Crub screw for fan wheel 420 550

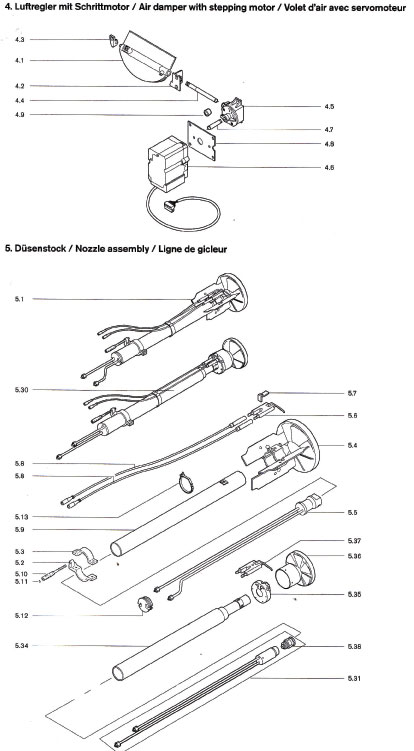

Luftregler mit Schrittmotor

Air damper with stepping motor


4.1 Luftklappe Air damper 241 400 02 012
4.2 Lager rechts, mit Lagerbuchse Bearing right, with bearing bush 241 210 02 032
4.3 Lager links Bearing left 241 400 02 037
4.4 Welle Luftklappe - Winkelgetriebe Shaft air damper - angle motor 241 400 02 147
4.5 Winkelgetriebe Feder 2 Angle gearing 241 110 02 062
4.6 Schrittmotor STE 4,5 24 V B036/6-01LA Stepping motor 651 103
4.7 Welle Winkelgetriebe - Stellantrieb Shaft angle motor - servomotor 241 400 02 157
4.8 Befestigungsblech für Stellantrieb Fixing plate for servomotor 241 400 02 222
4.9 Führungshülse Guiding sleeve 241 400 02 207


Düsenstock

Nozzle assembly


5.1 Düsenstock WL40 Nozzle assembly WL40 241 403 10 010
  Düsenstock um 100 mm verlängert Nozzle assembly extended by 100 mm 240 403 10 010
5.2 Stellhebel Unterteil Adjusting lever , under part 241 400 10 067
5.3 Stellhebel Oberteil Adjusting lever , upper part 241 400 10 077
5.4 Stauscheibe komplett Diffuser complete 241 400 14 052
5.5 Düsenkopf Nozzle head 241 400 10 102
5.6 Zündelektrode Ignition electrode 241 310 10 107
5.7 Spannfeder Spring 142 013 10 247
5.8 Zündleitung 600 mm Ignition cable 600 mm 241 310 11 042
Zündleitung 700 mm für Düsenstock um 100 mm verlängert (240 403 10 010) Ignition cable 700 mm for nozzle assembly extended by 100 mm (240 403 10 010) 241 400 11 042
5.9 Führungsrohr Nozzle sleeve 241 400 10 012
5.10 Anzeigebolzen M6 x 90 Indicating bolt 241 110 10 097
5.11 Stopfen 5,25 Polyäthylen Plug polyethylene 241 110 10 087
5.12 Halter für Ölleitung Holder for oil line 241 210 10 057
5.13 Wiederöffnungsband Release cable 794 089
5.30 Düsenstock WL40-A LN Nozzle assembly WL40-A LN 241 403 10 020
5.31 Düsenkopf komplett LN Nozzle head complete LN 241 400 10 212
5.34 Führungsrohr LN Nozzle sleeve LN 241 400 10 042
5.35 Zündelektrodenhalter komplett LN Ignition electrode holder LN complete 241 400 14 102
5.36 Stauscheibe LN komplett Diffuser LN complete 241 400 14 062
5.37 Zündelektrode für Ausführung LN Ignition electrode for version LN 241 300 10 187
5.38 Düsenabschluss-Set LN Nozzle shut off set LN 240 100 10 042

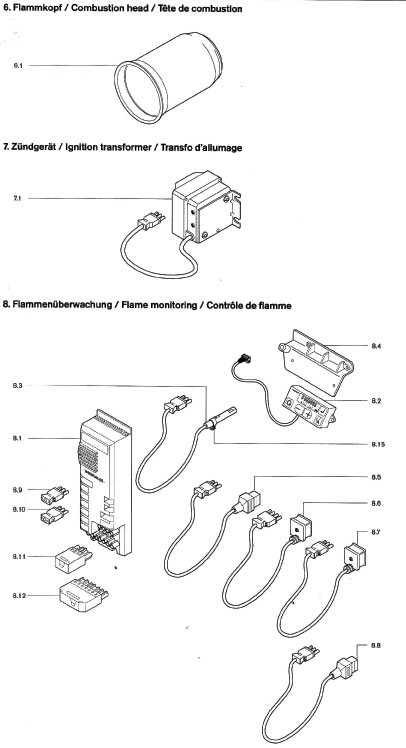

Flammkopf

Combustion head

6.1 Flammrohr WL40/1 Flame tube 241 400 14 012
Flammrohr W40/1 um 100 mm verlängert Flame tube extended by 100 mm 240 400 14 012
Flammrohr WL40/1LN Flame tube 241 400 14 032

Zündtrafo

Ignition transformer

7.1 Zündgerät W-ZG 01/V , 230 V 50 - 60 Hz Ignition unit 603 221
Zündgerät W-ZG 01/V , 110 V 50 - 60 Hz Ignition unit 603 222

Flammenüberwachung

Flame monitoring

8.1 Feuerungsmanager W-FM 25 IB 230 V Combustion manager 230 301 00 440
Feuerungsmanager W-FM 25 PO 230 V Combustion manager 230 301 00 460
Feuerungsmanager W-FM 25 IB 120 V Combustion manager 230 301 00 450
Feuerungsmanager W-FM 25 PO 120 V Combustio manager 230 301 00 470
8.2 ABE für W-FM 20/25 mit 0,58 m Leitung ABE for W-FM 20/25 600 481
8.3 Flammenfühler QRB1A Flame sensor 241 310 12 012
Flammenfühler QRB1B , Ausführung LN Flame sensor, version LN 241 310 12 022
8.4 Befestigungsbügel Fixing bracket 241 400 12 017
8.5 Steckerkabel mit Stecker Nr. 1 für Pumpe Plug cable with plug No. 1 - pump 241 400 12 052
8.6 Steckerkabel mit Stecker Nr. 5 für Magnetventil Stufe 1 Plug cable with plug No. 5 - solenoid valve, step 1 241 400 12 062
8.7 Steckerkabel mit Stecker Nr. 6 für Magnetventil Stufe 2 Plug cable with plug No. 6 - solenoid valve, step 2 241 400 12 072
8.8 Steckerkabel mit Stecker Nr. 6 für Magnetventil Stufe 2 , Ausführung LN Plug cable with plug No. 6 - solenoid valve, step 2 - version LN 241 400 12 142
8.9 Zwischenstecker Nr. 12, 3-polig Adapter plug No. 12, 3-pole 241 400 12 082
8.10 Zwischenstecker Nr. 7, 3-polig Adapter plug No. 7, 3-pole 241 400 12 042
8.11 Steckerteil ST18/4 Plug 716 546
8.12 Steckerteil ST18/7 Plug 716 549
8.13 Brückungsstecker für Ölbetrieb Bridging plug for oil operation 716 190
8.14 Leistungsschütz B6-30-01, 220 - 240 V Contactor 702 818
8.15 Bride 1096 für QRB1 Support 1096 600 566
